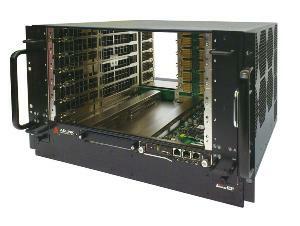

aTCA-H8606 – это серия встраиваемых AdvancedTCA полок для установки AdvancedTCA модулей высотой 6U. Новинка представляет собой высокоскоростную 40 Гбит/с aTCA системную платформу, оборудованную Base-интерфейсом с топологией «сдвоенная двойная звезда» и инфраструктурным Fabric-интерфейсом с топологией «полноячеистая сеть».
В качестве расширения системных возможностей в составе платформы возможно применение стандартных aTCA-модулей тыльного ввода-вывода, устанавливаемых в предназначенные для этого RTM-слоты.
Для эффективного охлаждения предназначены два вентиляторных модуля с возможностью горячей замены. Питание реализовано с помощью двух блоков питания постоянного тока с напряжением 48 В.
Надежный контроль и управление работой шасси с эффективным резервированием осуществляется двумя контроллерами управления полкой aCMM-2100 с модулями Systems shelf manager (ShMC) – Pigeon Point. При помощи двух шин IPMB и системной шины I2C, в зависимости от данных полученных с датчиков температуры, реализовано управление всеми установленными в изделие aTCA модулями и вентиляторами.
Основные характеристики aTCA-H8606:
В качестве расширения системных возможностей в составе платформы возможно применение стандартных aTCA-модулей тыльного ввода-вывода, устанавливаемых в предназначенные для этого RTM-слоты.
Для эффективного охлаждения предназначены два вентиляторных модуля с возможностью горячей замены. Питание реализовано с помощью двух блоков питания постоянного тока с напряжением 48 В.
Надежный контроль и управление работой шасси с эффективным резервированием осуществляется двумя контроллерами управления полкой aCMM-2100 с модулями Systems shelf manager (ShMC) – Pigeon Point. При помощи двух шин IPMB и системной шины I2C, в зависимости от данных полученных с датчиков температуры, реализовано управление всеми установленными в изделие aTCA модулями и вентиляторами.
Основные характеристики aTCA-H8606:
- Соответствие PICMG3.0 R3.0;
- Питание от 2 модулей PEM (Power Entry Module) напряжением постоянного тока 48 В;
- Опционально возможно исполнение с питанием переменным током от встроенного источника питания PSU на 2700 Вт;
- Поддержка энергопотребления до 350 Вт на каждый слот;
- Вентиляторные модули горячей замены;
- Активное охлаждение основных и тыловых слотов.
